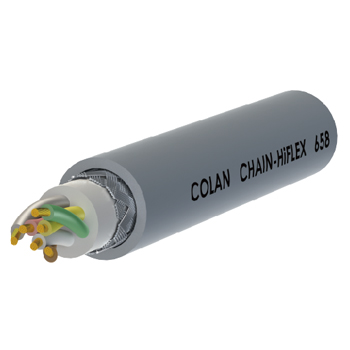

COLANCHAIN-HiFLEX 658

COLAN® CHAIN-HiFLEX 658 系列电缆针对移动安装要求在工艺及材料的选择上采用了特别的设计,具备优良的柔软特性和耐油特性。本产品广泛应用于手持式工具、木工机床及汽车装配等应用中的拖链系统中,用于数据和传感信号的传输。适用在距离不太长,所受外力要求不大的拖链系统中使用。
采用了镀锡铜丝的屏蔽结构,使电缆具有良好的电磁兼容特性;挤压性内护套的采用也保证了整个电缆使用中的安全性和结构的稳定性。对绞结构的采用更适用于多回路的系统中。

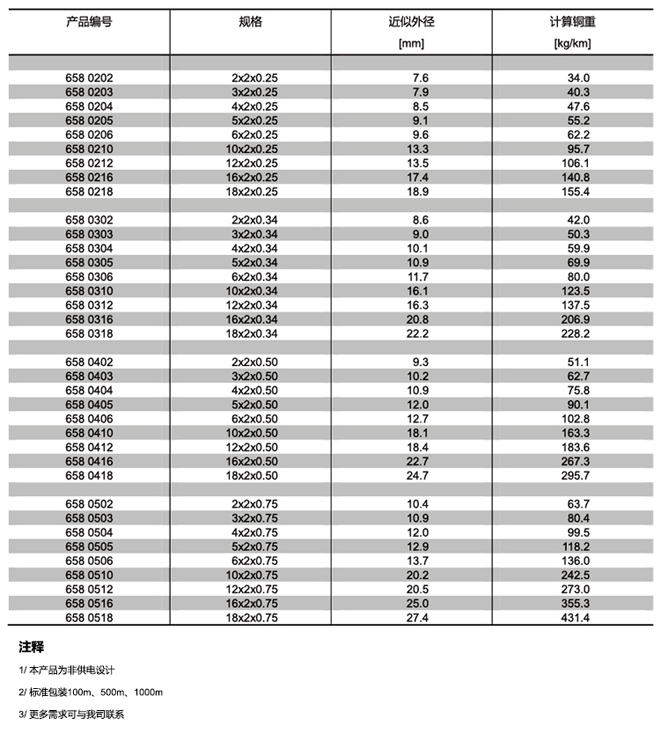

产品性能 产品参数
导体:高柔性多根绞合软铜导体
绝缘:特殊聚氯乙烯(PVC)材料,颜色标识,符合DIN47100标准要求,采用了针对拖链应用特殊绞合方式
内护套:特殊聚氯乙烯(PVC)混合物
屏蔽:镀锡铜丝编织
外护套:特殊耐油丁腈聚氨乙烯混合材料,灰色
  • 额定电压U0/U

    350V

  • 测试电压

    1500V 5min

  • 绝缘电阻

    >20MΩxkm

  • 使用温度

    固定安装 -30-80℃
    移动安装 -5-80℃

  • 最小弯曲半径

    10x电缆直径

  • 阻燃要求

    符合IEC60332-1标准要求

  •

    30HMz转移阻抗

    ≤250Ω/km

  • 工作电容(线-线)

    ≤150nF/km

  • 感抗

    ~0.65mH/km

  • 800HMz电容耦合K1

    ≤300nf/100m

  • 拖链特性

    最大移动速度 180m/s
    最大加速度 7m/s2

  • 耐油特性

    IEC60811-2-1
